Oled Screen
Cable Adapter
Flat Cable
Funcionando OK!
https://www.youtube.com/watch?v=4Uv-7vRSnJw
https://isaacs.site/2022/05/01/radiomaster-zorro-elrs-regulator-mod/
Funcionando OK!
Modulo BT
Ej: JDY-31 Aliexpress
Adapatador Serial USB para configurar el modulo
Ej: TTL serial USB Adapter
BaudRate 57600
Conectar al serial y usar los siguientes comandos, Dependiendo el modelo de modulo BT:
AT+NAMERM Zorro
AT+PSWD1234
AT+BAUD7
Asegurarse que el telefono o similar detecta correctamente el modulo BT
Descargar la aplicacion TelemetryViewer e instalarla
Abrir la RM Zorro, quitar la placa madre
Guia en YouTube
En la placa madre, encontrar los pads etiquetados como R T G

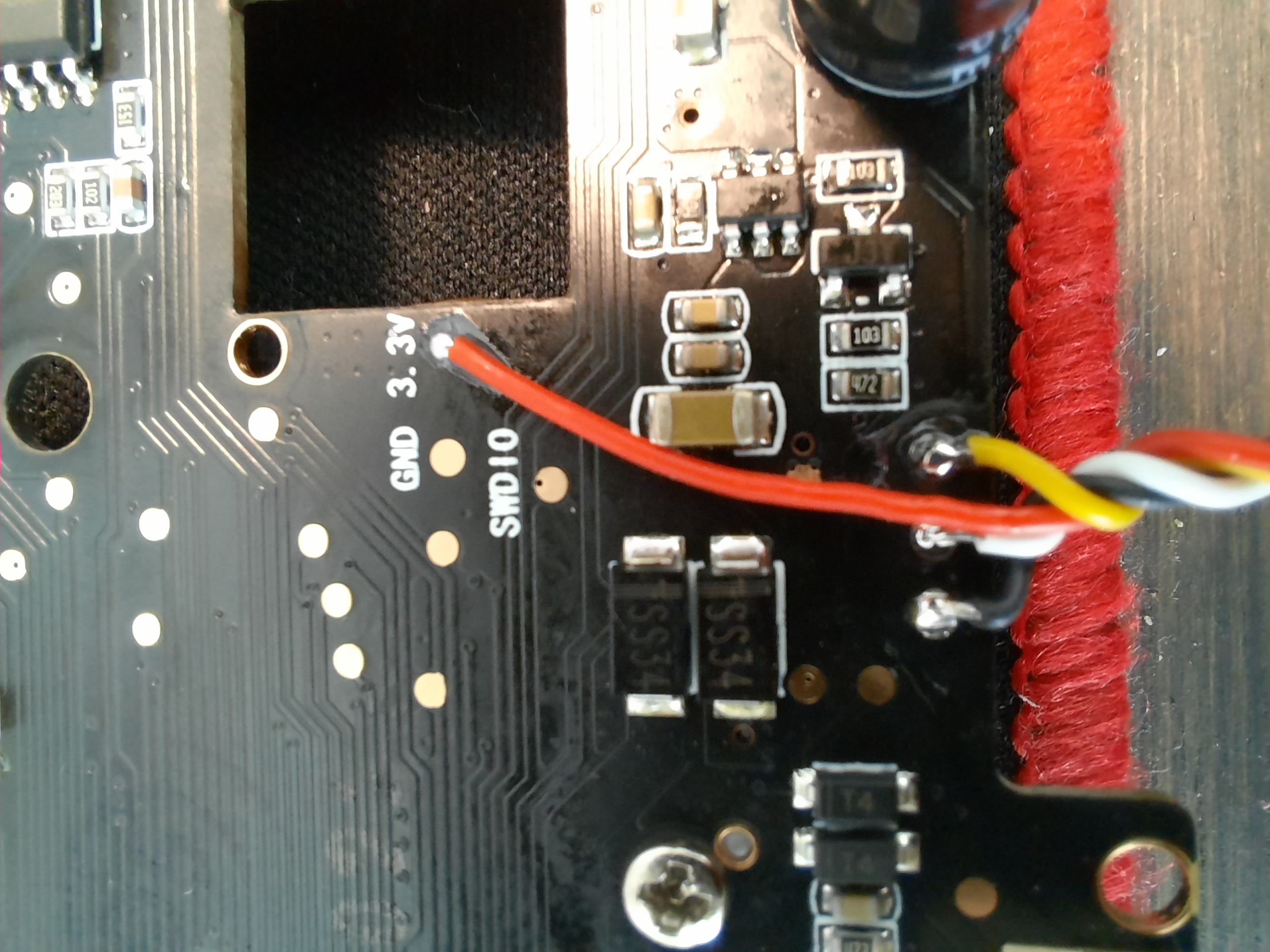

Dar vuelta la placa y encontrar los pequeños pads etiquetados como GND 3.3v SWDIO
Soldar los cables GND T R 3.3v
Soldar el modulo BT y acomodarlo en la siguiente posicion:
Antes de ensamblar la radio, conectar un pack 2s y activar la salida de telemetria en la pantalla de SYSTEM-> Hardware: Serial Ports
Validar que la aplicacion se conecte al modulo BT, conectar un quad y asegurarse que se vea telemetria.
En caso de que se no se conecte o no se vea la telemetria en la APP, revisar que los cables TX<->RX y RX<->TX esten correctamente conectados.
Si todo se conecta bien, armar la radio.
